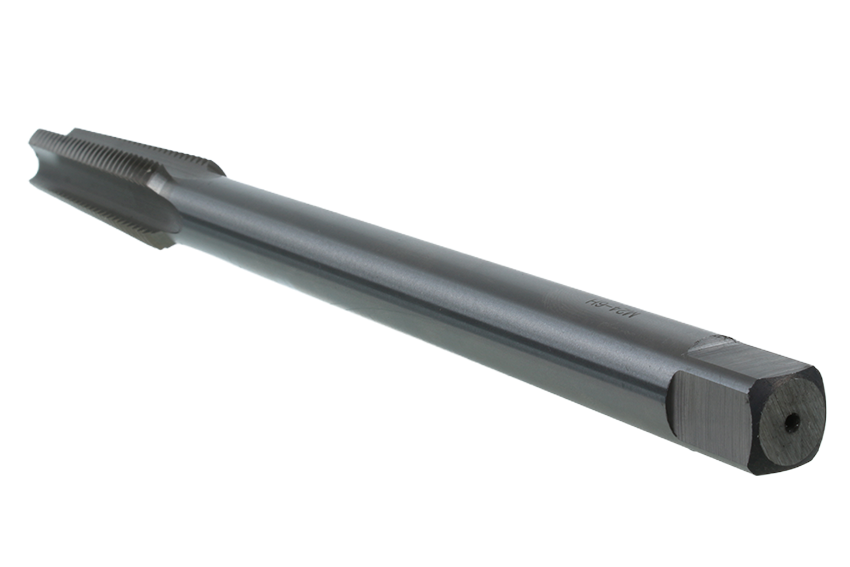

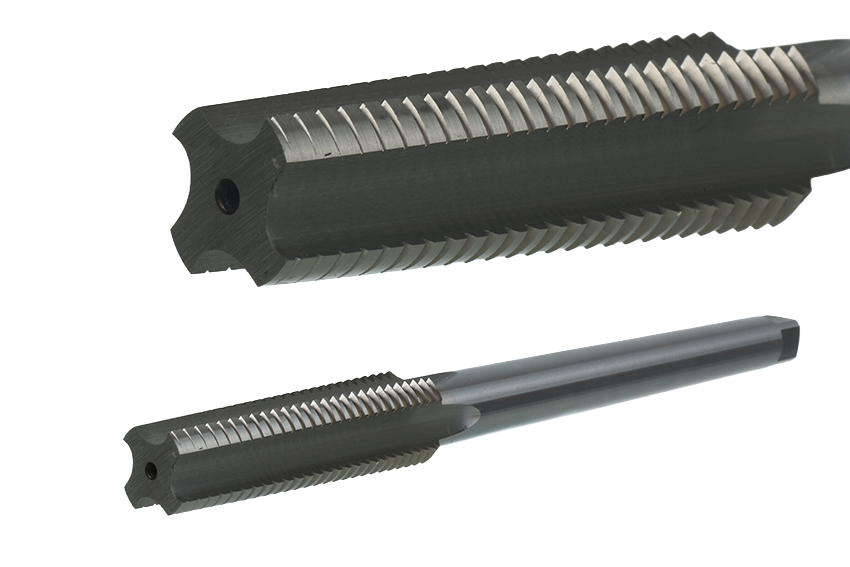

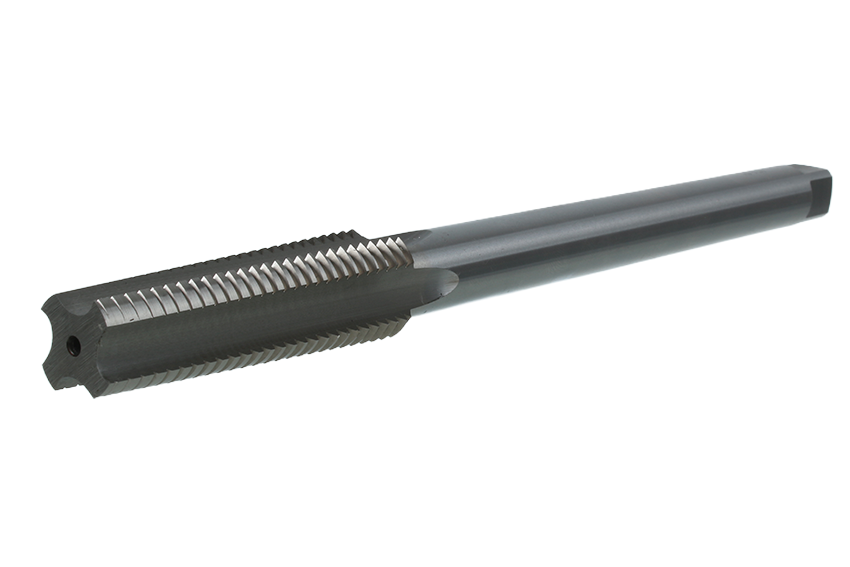

Gwintownik maszynowy EXACT M14 HSS-E 6H przelotowy DIN 357 NGMf długi

Zastosowanie

Gwintownik znajduje zastosowanie w warsztatach ślusarskich, narzędziowniach, zakładach produkcyjnych oraz podczas prac montażowych wymagających wykonywania dokładnych gwintów w elementach stalowych, nierdzewnych, aluminiowych i innych materiałach obrabialnych. Dzięki wydłużonej konstrukcji sprawdza się szczególnie przy gwintowaniu głębokich otworów oraz elementów o zwiększonej grubości.

Profesjonalny gwintownik maszynowy przeznaczony do wykonywania precyzyjnych gwintów wewnętrznych metrycznych. Wykonany ze stali szybkotnącej kobaltowej HSS-E, charakteryzuje się podwyższoną odpornością na zużycie oraz wysoką wytrzymałością termiczną, dzięki czemu doskonale sprawdza się podczas obróbki stali konstrukcyjnych, stali nierdzewnych, stali stopowych oraz metali nieżelaznych.

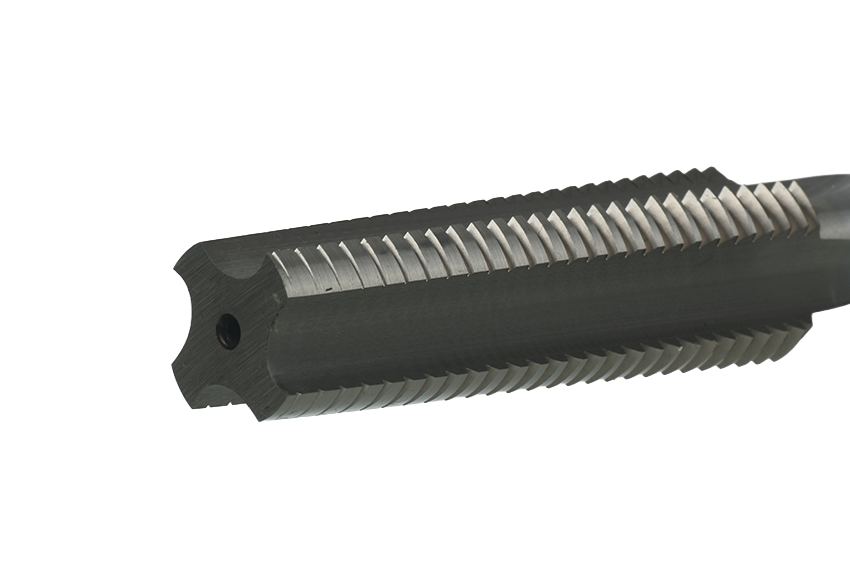

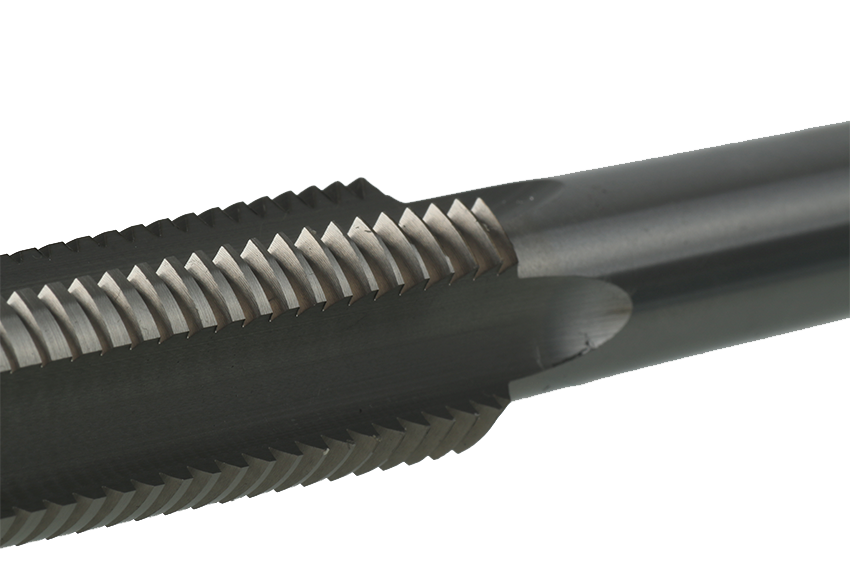

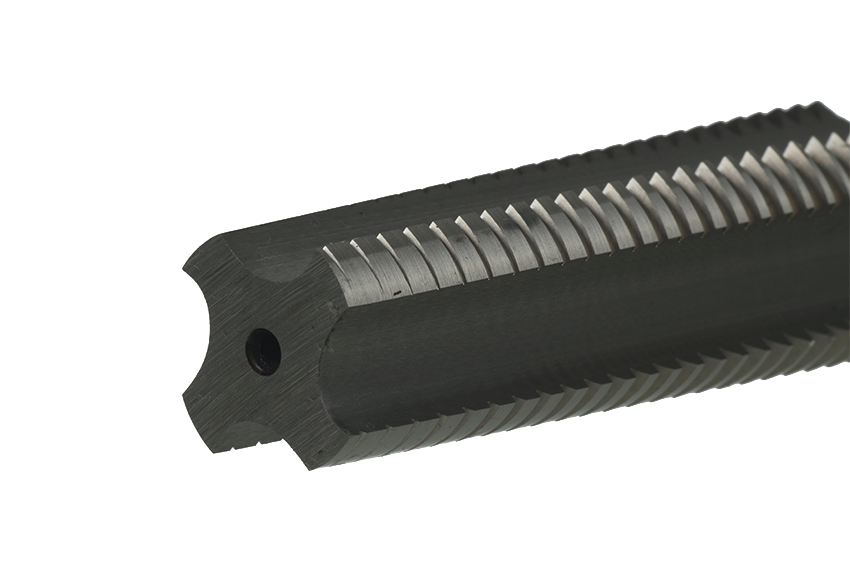

Model zgodny z normą DIN 357 w wykonaniu NGMf (długi) posiada wydłużoną część roboczą, umożliwiającą wykonywanie gwintów w głębszych otworach oraz miejscach o utrudnionym dostępie. Gwintownik przeznaczony jest do otworów przelotowych, gdzie specjalna geometria części skrawającej zapewnia sprawne odprowadzanie wiórów w kierunku zgodnym z posuwem narzędzia.

Klasa tolerancji 6H gwarantuje wykonanie gwintu zgodnego z najczęściej stosowanymi wymaganiami dla gwintów metrycznych ISO, zapewniając prawidłowe pasowanie śrub i elementów złącznych.

Cechy produktu

• Wysokiej jakości stal szybkotnąca kobaltowa HSS-E
• Do wykonywania gwintów wewnętrznych metrycznych
• Wersja długa NGMf do głębszych otworów i trudno dostępnych miejsc
• Przeznaczony do otworów przelotowych
• Zgodny z normą DIN 357
• Tolerancja gwintu 6H
• Wysoka odporność na zużycie i temperaturę
• Precyzyjne prowadzenie oraz wysoka jakość wykonywanego gwintu
• Do zastosowań maszynowych i ręcznych z odpowiednią oprawką

Dane techniczne

• Gwint: M14
• Skok gwintu: 2,0 mm
• Średnica otworu pod gwint: 12,00 mm
• Długość robocza: 56 mm
• Długość całkowita: 200 mm
• Średnica trzpienia: 11,0 mm
• Uchwyt: 9,0 mm
• Materiał: HSS-E
• Norma: DIN 357
• Tolerancja: 6H
• Typ: NGMf długi
• Przeznaczenie: otwory przelotowe
