Zastosowanie:

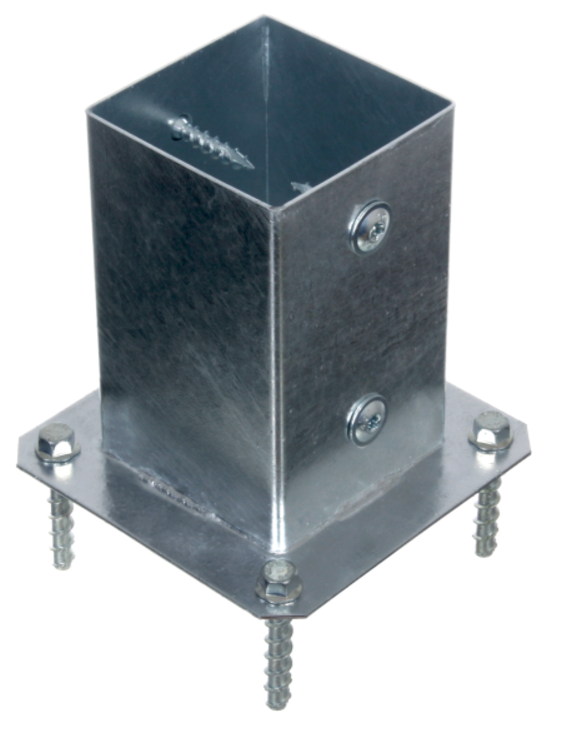

Zestaw elementów złącznych służący do montażu podstaw słupa przykręcanych do betonu.
- Wszystkie elementy zestawu posiadają Europejską aprobatę techniczną ETA
- Gwarancja bezpiecznego montażu
- Śruby montażowe do podstaw słupa
- Łatwa i szybka instalacja
- Możliwość demontażu - śruby do betonu pozwalają na łatwe rozebranie konstrukcji w razie potrzeby
- Estetyczny wygląd
- Wysoka jakość

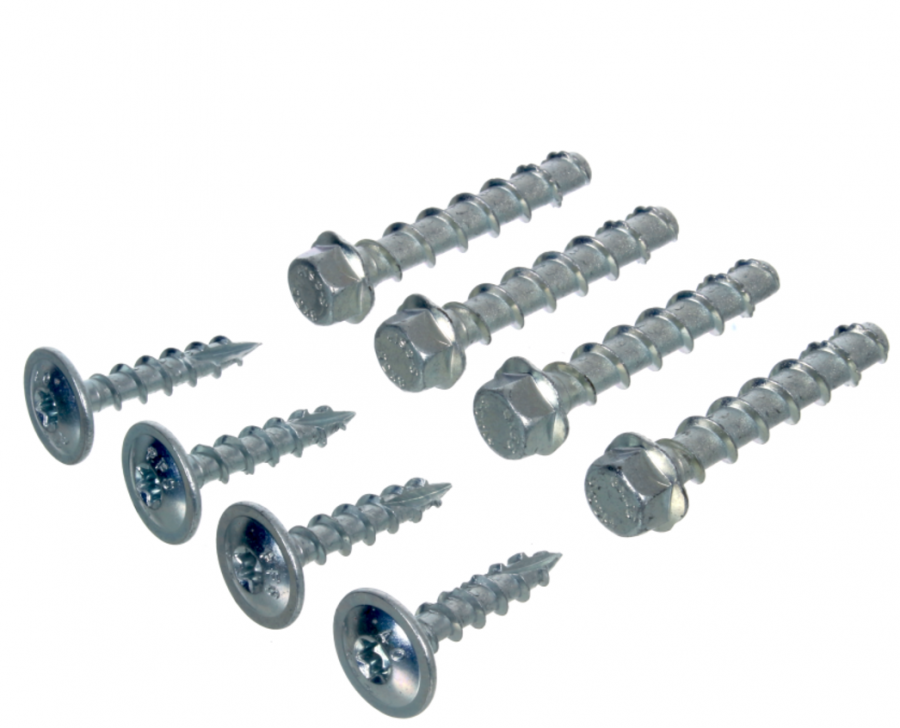

Zestaw zawiera:
- 4 x śruby do betonu 6 x 60 mm
- 4 x wkręty konstrukcyjne 8 x 40 mm

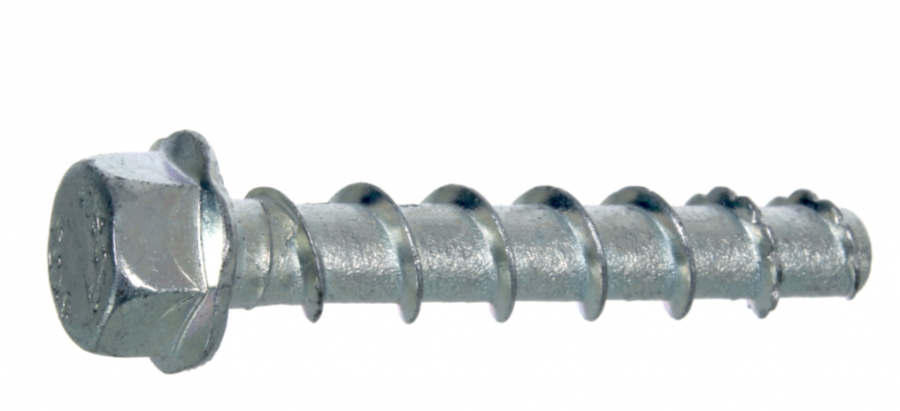

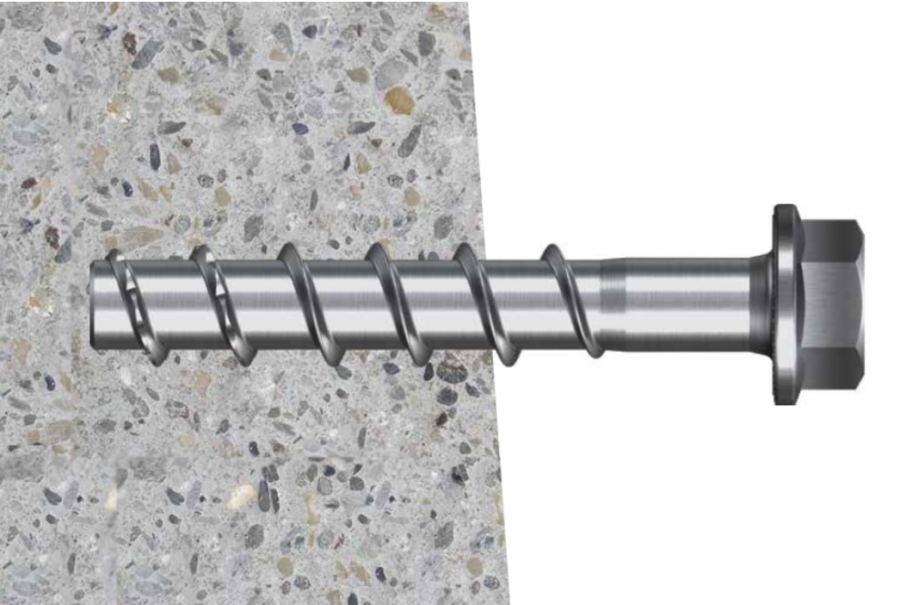

Charakterystyka śrub do betonu:
- Posiadają Europejską Aprobatę Techniczną ETA-16/0452 oraz ETA-16/0308
Wymiary śruby:
-
- Średnica rdzenia: 6mm
- Długość: 60mm
- Maksymalna grubość mocowanego elementu: 25mm
- Średnica wierconego otworu: 6mm
- Minimalna głębokość wierconego otworu: 65 mm
- Charakterystyczne obciążenie wyrywające 14 kN
- Bardzo wytrzymały ocynk płatkowy
- Stosowane zarówno bo betonu zarysowanego jak i niezarysowanego

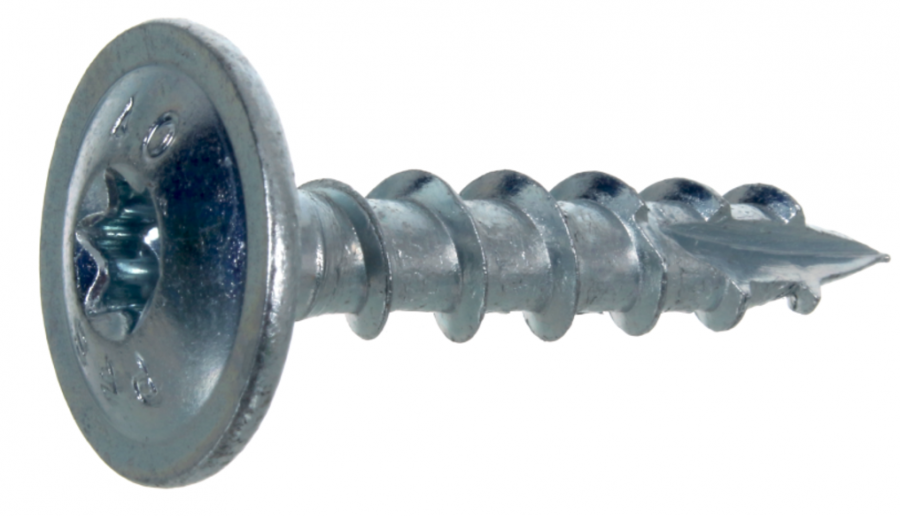

Charakterystyka wkrętów konstrukcyjnych do drewna:
- Posiadają Europejską Aprobatę Techniczną ETA-20/0787
Wymiary wkręta:
-
- Średnica: 8mm
- Długość: 40mm
- Estetyczny wygląd oraz gwarancja zabezpieczenia przed korozją dzięki powłoce cynkowej
- Gwarancja dobrego zakotwiczenia w drewnie
- Wkręty samowiercące w drewnie - nie nawiercać wcześniej konstrukcji drewnianej
- Duży łeb kołnierzowy gwarantuje mocne przytwierdzenie konstrukcji
Instrukcja montażu:
- Nawierć otwory o średnicy 6mm w betonie zgodnie z wymiarami podstawy słupa
- Przeczyść wywiercone otwory

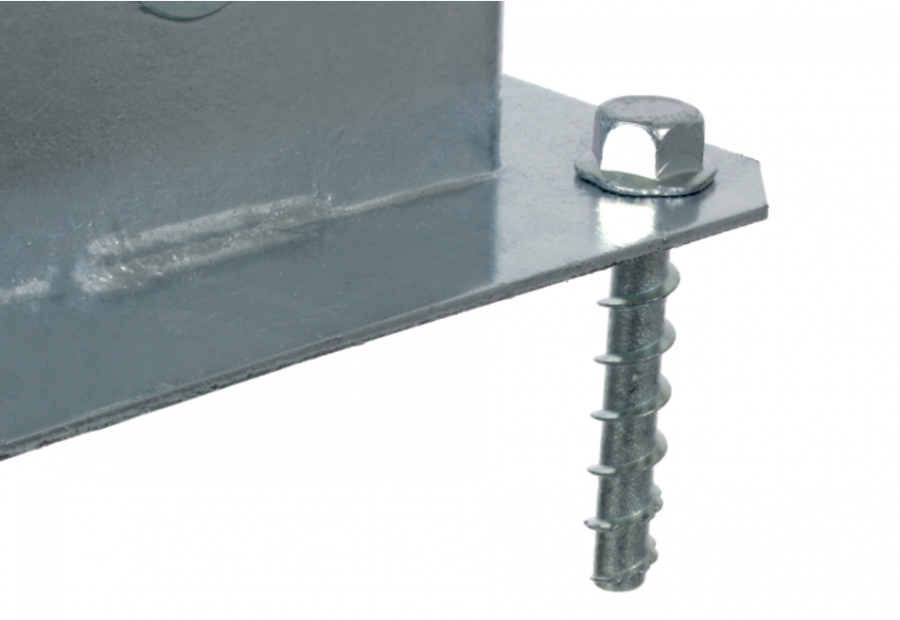

- Przytwierdź podstawę za pomocą śrub do betonu
- Zamontuj drewnianą konstrukcję w podstawie słupa

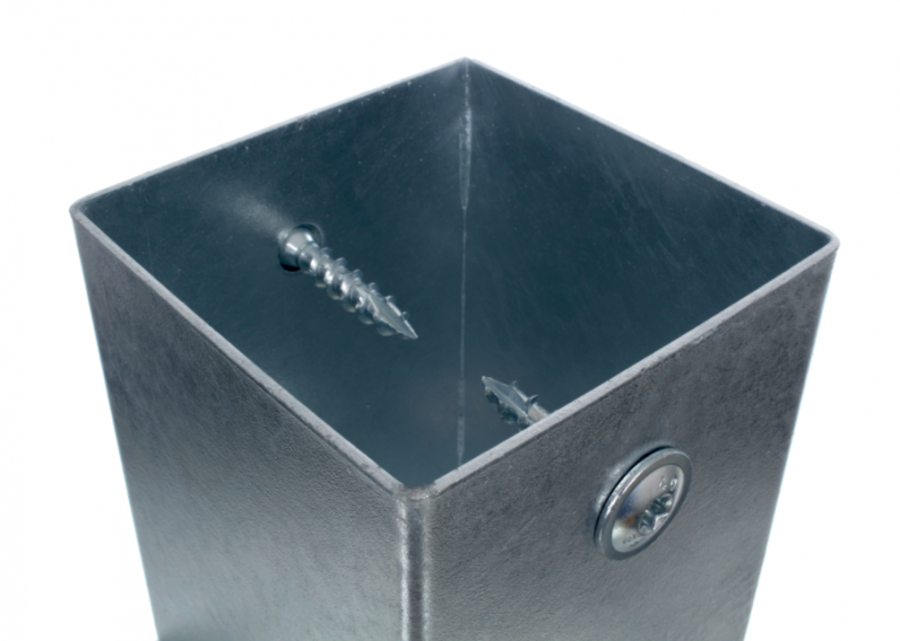

- Skręć podstawę z drewnianą konstrukcją za pomocą wkrętów konstrukcyjnych
