Zastosowanie:

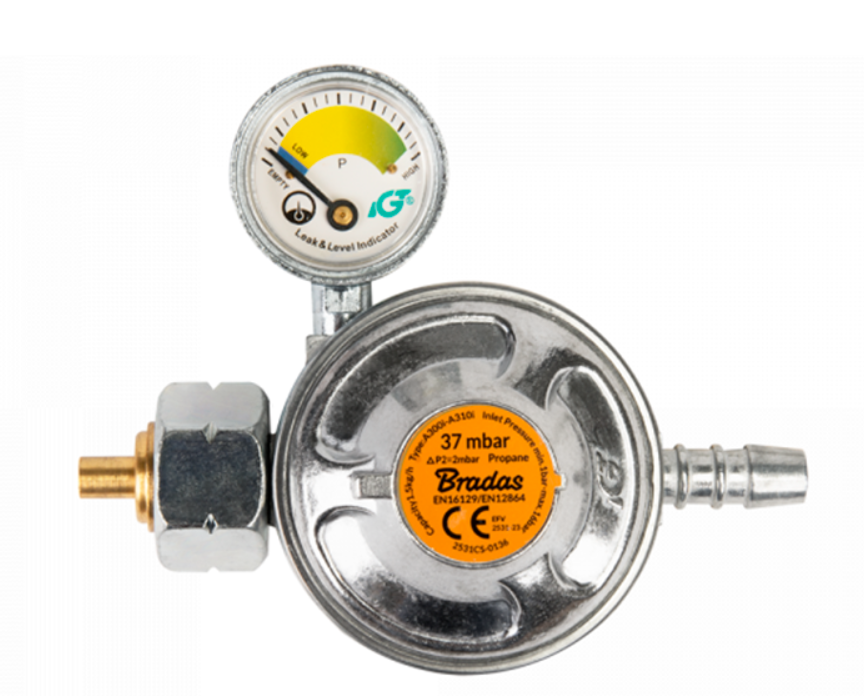

Reduktor gazowy 37mbar, 1,5kg/h, z zaworem bezpieczeństwa i manometrem
na wąż 9-10mm
1. Reduktor gazowy przeznaczony jest do użytku domowego i jest zgodny z normą EN16129.
2. Używany do każdego rodzaju butli wyposażonej w zawór z ręcznym otwieraniem i przyłączem 21,8 x 1,14L.
3. Stosowany do zasilania urządzeń gazem o ciśnieniu wskazanym na tabliczce znamionowej.
4. Reduktor posiada manometr wskazujący aktualne ciśnienie w butli.
5. Posiada zawór bezpieczeństwa, który uaktywnia się w przypadkach, gdy urządzenie gazowe ma większy poziom zużycia gazu, niż reduktor może obsługiwać lub nastąpiło przerwanie przewodu.
Zastosowanie manometru ma na celu głównie sprawdzenie szczelności instalacji.
Manometr umożliwia wykonanie próby szczelności podczas montażu nowej instalacji oraz wskazuje niski poziom gazu w butli.

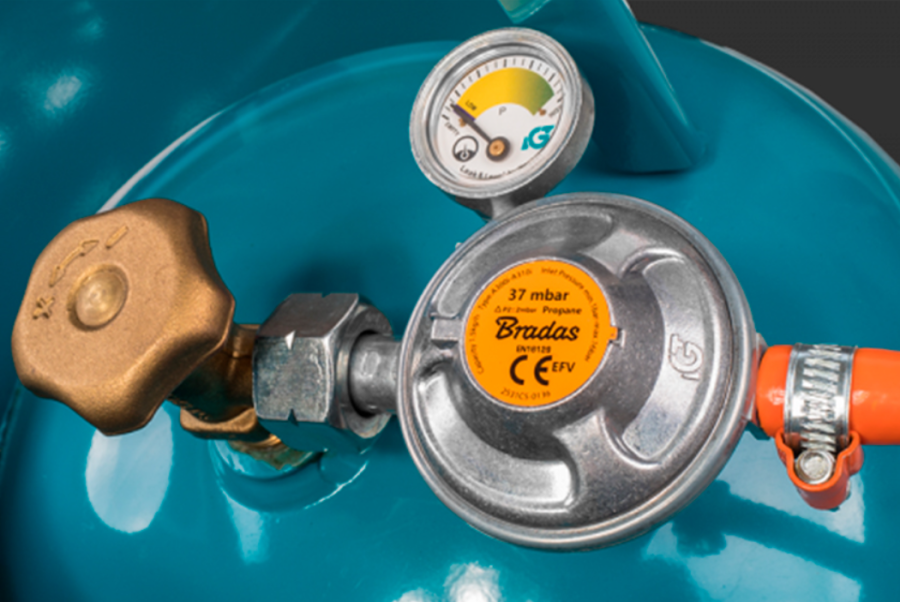

W celu wykonania testu szczelności, należy wykonać poniższe kroki:
- zamontować swój system;
- następnie odkręcić zawór butli;
- napełnić wąż gazem;
- zakręć zawór butli i „zatrzymać» gaz w wężu.
W tym momencie gaz znajduje się w systemie. Jeżeli układ ten będzie gazoszczelny, wskazówka na manometrze będzie stała bez ruchu. W przypadku wycieku, wskazówka będzie powoli przesuwać się do zera.
W takim przypadku, użytkownik będzie musiał znaleźć nieszczelność za pomocą wody z mydłem, a następnie naprawić.
Dodatkową zaletą manometru jest wyłącznie informowanie e o niskim poziomie gazu.
Rzeczywisty poziom gazu można obserwować jak poniżej:
- kolor niebieski: butla pusta, nie ma już płynnego gazu. Nie używać butli, póki nie jest napełniona.
- kolor żółty: wczesne ostrzeżenie - zaplanuj uzupełnienie jak najszybciej. Szacowany poziom gazu pozwala na użytkowanie przez okres 1-2 godzin. Ciśnienie w butli większe niż 1 bar.
- kolor zielony: wystarczający poziom gazu w butli. Gotowy do pracy. Szacowany poziom zużycia gazu w godzinach. Ciśnienie w butli od 1 do 12 barów.
Manometr nie wskazuje dokładnego poziomu gazu płynnego, lecz informuję o konieczności wymiany butli w najbliższym czasie.
Dzięki temu można upewnić się, że butla jest pusta i nie wymieniać butli nadal wypełnionej gazem.
Poniżej znajduje się filmik instruktażowy jak manometr wskazuje niski poziom gazu:
Zalety nowego reduktora z manometrem:
• lepsza odporność na uderzenia (podczas użytkowania lub transportu), korpus manometru jest znacznie twardszy i jest wyposażony w przezroczystą plastikową nasadkę ochronną (należy zdjąć po montażu);
• lepsza odporność na korozję;
• obraca się o 360 stopni i zawsze jest w czytelnej pozycji;
• całkowita długość regulatora jest zmniejszona
