Zastosowanie:
- dla wielopunktowych zamocowań niekonstrukcyjnych wg ETA 020
- mocowanie w podłożach murowych pełnych oraz w betonie
- wielkość, symbol, jednostka, beton ≥ C16/20, cegła ceramiczna pełna fb=20N/mm2, cegła silikatowa pełna fb=20N/mm2
- Nośność charakterystyczna na wyrywanie, NRk,p, kN, 6,5, ,
- Nośność charakterystyczna, , kN, , 2, 2,5
- Średnica otworu w elemencie mocowanym, df≤, mm, 8,50, 8,50, 8,5
- Średnica wierconego otworu, d0, mm, 8, 8, 8
- Średnica wykrawania wiertła, dcut max≤, mm, 8,45, 8,45, 8,45
- Głębokość wierconego otworu, h1≥, mm, 60, 60, 60
- Nominalna głębokość zakotwienia, hnom≥, mm, 50, 50, 50
- Minimalna grubość podłoża betonowego, hmin≥, mm, 100, 115, 115
- Minimalny rozstaw łączników, smin, mm, 50, 100, 100
- Minimalna odległość od krawędzi, cmin, mm, 50, 80, 80

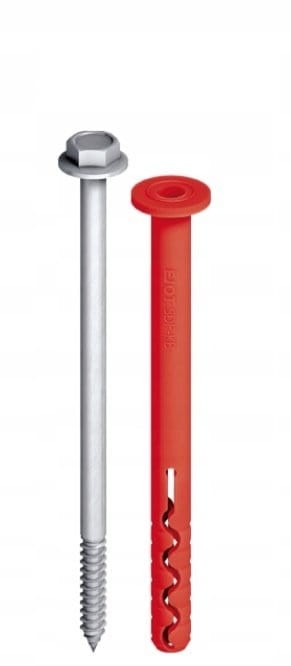

Kołek rozporowy z łbem sześciokątnym SW10. Umożliwia szybkie i trwałe montowanie elementów do ściany wykonanych z większości powszechnych materiałów budowlanych. Wykonane z stali pokrytej powłoką cynkową pozbawioną chromu.
Właściwości:
- łeb sześciokątny z zintegrowaną podkładką,
- do wszystkich powszechnie stosowanych materiałów budowlanych
- dwukierunkowa strefa zakotwienia
