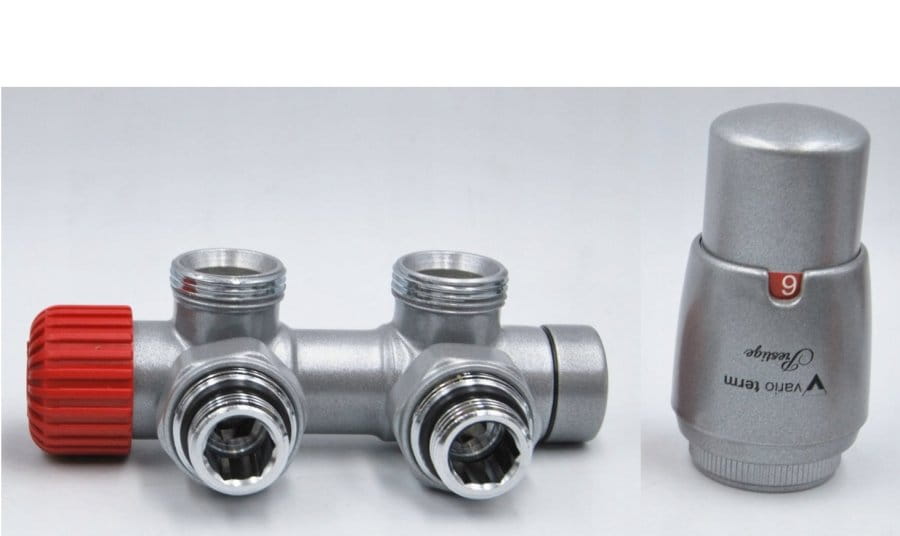

ZESTAW TERMOSTATYCZNY KĄTOWY TWINS LEWY

Zastosowanie:

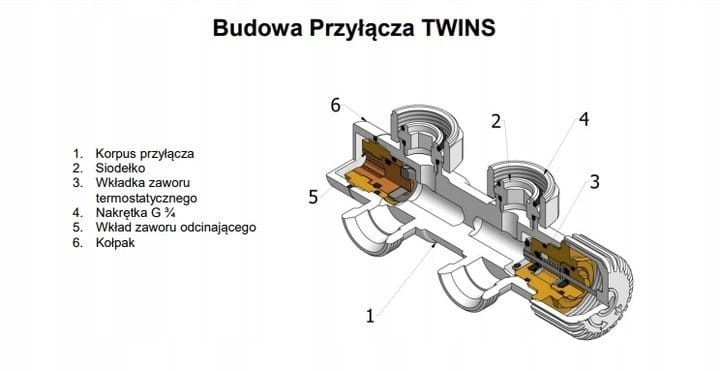

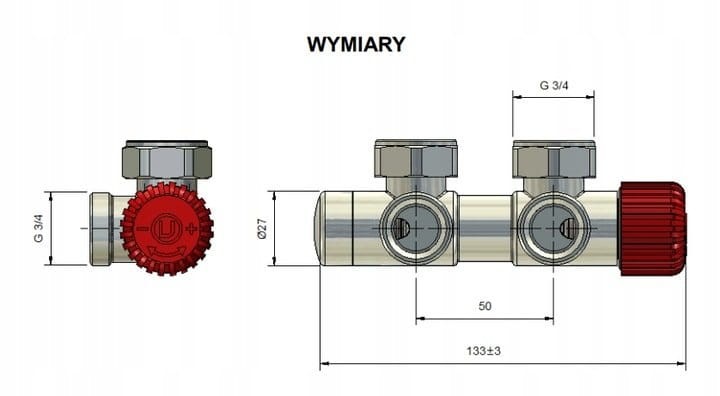

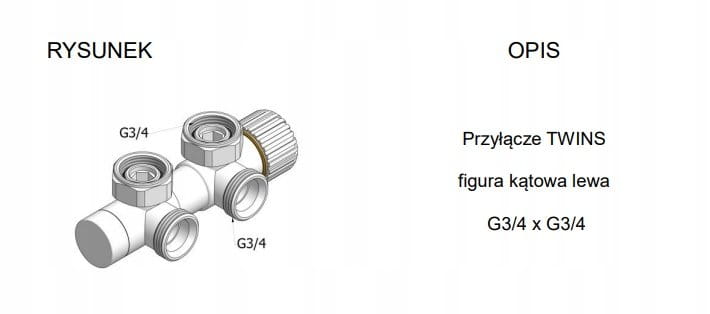

Zestaw „Twins” GZ ¾” / GW ¾”, został specjalnie zaprojektowany do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm. Przyłącze „Twins” reguluje przepływ wody wypływającej z grzejnika jak również posiada funkcję odcięcia wody. Konstrukcja przyłącza „Twins” pozwala na montaż pod grzejnikiem z głowicą równoległą do ściany, wewnątrz obrysu grzejnika, co zabezpiecza ją przed przypadkowym uszkodzeniem.

Uwaga:

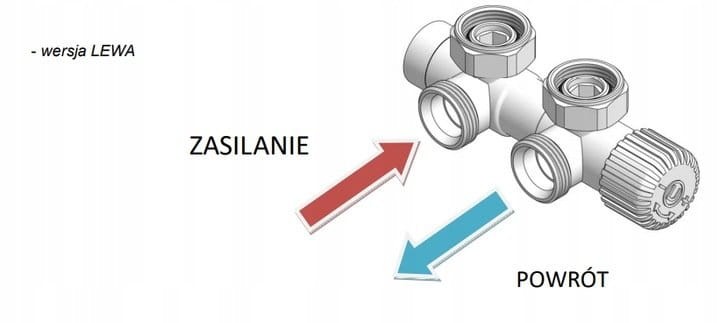

- Głowice termostatyczną montować od strony powrotu (jeżeli zasilanie jest po prawej stronie, patrząc na grzejnik, to głowica termostatyczna powinna znajdować się po jego lewej stronie),

- Przyłącza TWINS ustawiane są fabrycznie w pozycji otwartej.

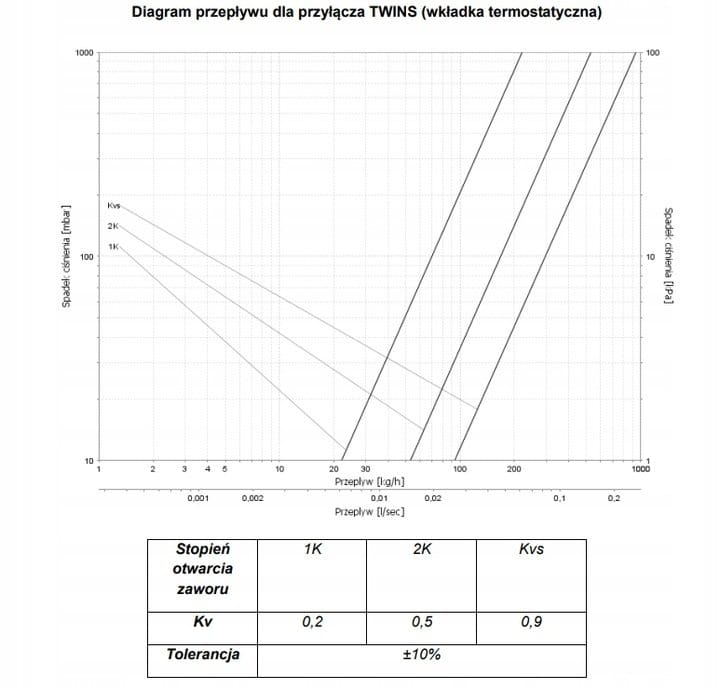

- Nastawa wstępna w przyłączu TWINS odbywa się za pomocą wkładki zaworu odcinającego. Aby zmienić nastawę wstępną, należy najpierw zakręcić wkładkę zaworu odcinającego (max. 3Nm - lekkie dokręcenie), a następnie poczynając od pozycji zamkniętej wkładki zaworu odkręcamy w lewo o odpowiednią ilość obrotów do uzyskania żądanej wielkość Kv

przedstawionego na powyższym diagramie przepływu.

- Przyłącze posiada funkcję odcięcia grzejnika na czas prac konserwacyjnych, remontowych bądź wymiany grzejnika. Prace te jednak muszą być prowadzone przy odciętym przepływie czynnika grzewczego na wkładce odcinającej (dokręcając wrzeciono wkładki odcinającej przy pomocy klucza ampulowego z siłą nie przekraczającą 3Nm) oraz na wkładce termostatycznej przy pomocy kapturka ochronnego. Przyłącze jednak nie może pozostać bez nadzoru podczas prowadzenia powyższych prac. W sytuacji prowadzenia prac dłużej niż 1 dzień zaleca się zabezpieczyć krućce przyłączeniowe do grzejnika dodatkowymi zaworami odcinającymi bądź korkami w celu uniknięcia niepożądanych skutków np. zalania.

Dane techniczne:

• Czynnik grzewczy woda
• Nastawa wstępna na wkładce zaworu odcinającego
